پیوست ششم آئین نامه2800 و ضوابط تولید وال پست ها
تاریخچه تولید وال پست
تاریخچه تولید وال پست ها بر میگردد به زلزله کرمانشاه. در این زلزله با اینکه ساختمان ها از لحاظ سازه ای از شرایط مناسبی برخوردار بودند، ولی دیوارها به راحتی تخریب شدند.
بنابراین مرکز تحقیقات راه و شهرسازی اقدام به ارائه استانداردی جدید ساختمانی برای اجرای دیوار ها نمود.
ضوابط و الزامات لرزه ای اجزای غیرسازه ای
دیوار ها:

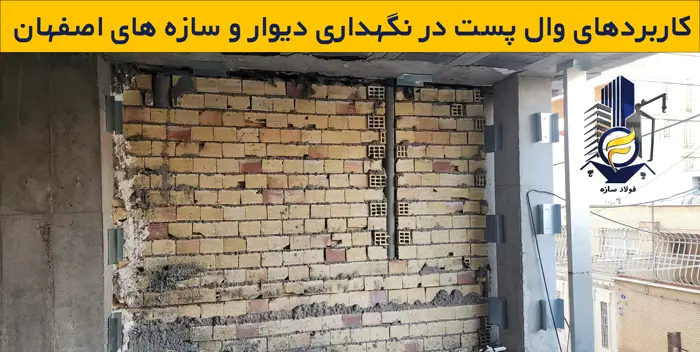

دیوارها را می توان به دو صورت غیر پیوسته (جداسازي شده از سازه اصلی) و یا چسبانده شده به دیوار (میانقابی) طراحی و اجرا نمود.
دیوارهاي غیر پیوسته به دیواری اطلاق میشود که بجز در کفها، با پیش بینی درز انقطاع، از سازه باربر جانبی جدا شده و در سختی آن دخالت ندارند و مزاحمتی براي رفتار سازه ایجاد نمی کنند.
در دیوارهاي غیر پیوسته لازم است، دیوار و اتصالات آن صرفا تحت اثر نیروهاي اینرسی خارج صفحه کنترل شوند.
الزامات لازم براي جداسازي مطابق جزییات ارائه شده در این پیوست باید در کلیه ساختمانهاي بلندتر از چهارطبقه و نیز در ساختمانهاي با اهمیت بسیار زیاد حتی با طبقات کمتر از چهار طبقه، رعایت شود.
دیوارهاي چسبانده شده به سازه (میانقابی) در سختی آن دخالت دارند، بنابراین باید در برآورد نیروهاي وارد بر آن دخالت داده شوند.
در این صورت باید رفتار و عملکرد میانقابی دیوار، نیروهاي وارد بر تیر، ستون و خود دیوار - بر اثر این رفتار - براساس ضوابط ارائه شده در محاسبات لحاظ شود.

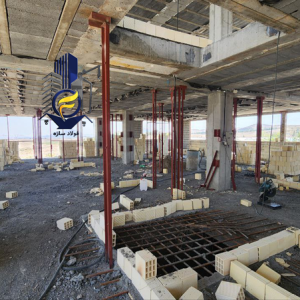

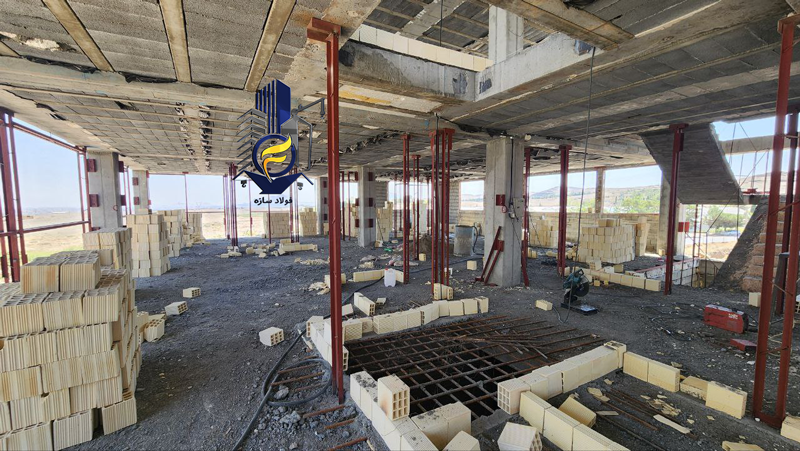

وادار
وادارها درای صوابط خاص خود هستند.
وادار های برای دیوار هایی با طول بیشتر از 4 متر اجرا میگردد.
قسمت پائینی وادر به یک بیس پلیت جوش می شود.

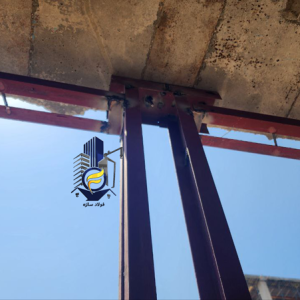

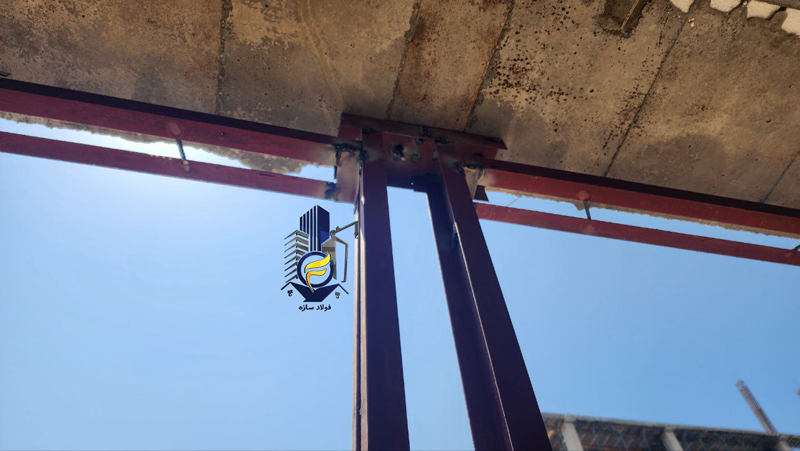

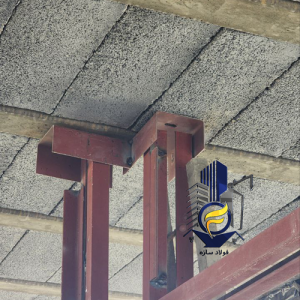

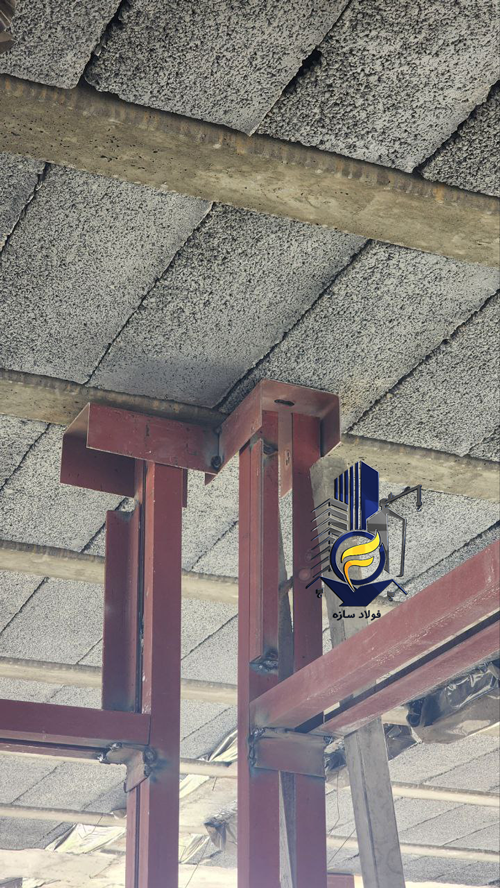

قسمت فوقانی وادارها به صورت کشویی می تواند آزادانه در صفحه حرکت کند.

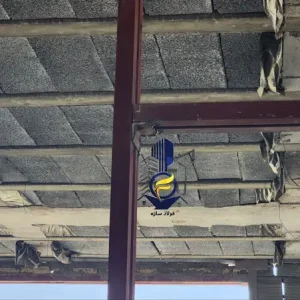

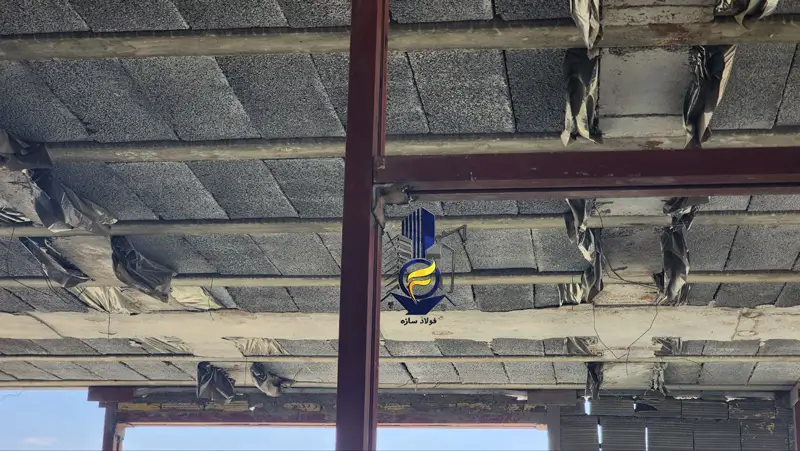

تیرک افقی
برای دیوارهای با ارتفاع بیشتر از 3.5 متر در جهت افقی نیاز هست که یک وادار نیز کار شود.
دانلود پیوست ششم آئین نامه 2800
شما عزیزان جهت دسترسی کامل به این پیوست و بدست آوردن اطلاعت کامل در مورد نحوه ی اجرای وال پستها، میلگرد بستر، وادارها و تیرک ها؛ این مبحث را با کلیک بر روی لینک زیر دانلود کنید.
