در دنیای صنعت، انتخاب یک سیستم جابجایی مواد (Material Handling) تنها خرید یک ابزار نیست؛ بلکه یک سرمایه گذاری استراتژیک بر روی ایمنی پرسنل، افزایش بهره وری و تداوم خط تولید است. اگر به دنبال ساخت جرثقیل سقفی هستید که ترکیبی از استحکام سازه، ظرافت مهندسی و دوام قطعات باشد، این صفحه راهنمای کامل شماست.

برای دریافت قیمت روز انواع جرثقیل سقفی، با کارشناسان فروش ما تماس بگیرید.

شرکت فولاد سازه با تلفیق ۲۵ سال تجربه در مهندسی سازه و ساخت اسکلت های دقیق با تکنولوژی پیشرفته وینچ های رموتکس (Remotex)، پاسخی شایسته به نیازهای صنعتی شما می دهد. ما در این راهنمای تخصصی، تمامی آنچه باید درباره مشخصات فنی، کلاس های کاری، استانداردها، تفاوت انواع جرثقیل و مهمتر از همه، حدود قیمت های روز بدانید را در اختیار شما قرار می دهیم تا با دیدی باز و اطلاعات کامل، بهترین تصمیم را برای کسب و کار خود بگیرید.

دریافت قیمت لحظه
لطفا برای دریافت قیمت به روز تماس بگیرید

فولاد سازه، انتخابی مطمئن

09132860726
واتساپ

فهرست مطالب:

لیست قیمت اولیه جرثقیل سقفی

یکی از اولین سوالات هر مدیر صنعتی، برآورد هزینه سرمایه گذاری است. برای ایجاد یک دید کلی و شفاف، در جدول زیر حدود قیمت ساخت جرثقیل های سقفی پرکاربرد بر اساس ظرفیت و نوع سازه ارائه شده است.

توجه مهم: قیمت های زیر حدودی بوده و هزینه نهایی پس از بررسی دقیق پارامترهایی مانند دهانه سوله، ارتفاع بالابری، برند قطعات و آپشن های اضافی، در پیش فاکتور رسمی اعلام می گردد.

جدول های قیمت...

آیا قیمت دقیق برای پروژه خود می خواهید؟

با ما تماس بگیرید تا کارشناسان ما بر اساس مشخصات فنی سوله شما، بهترین پیشنهاد را با رقابتی ترین قیمت ارائه دهند.

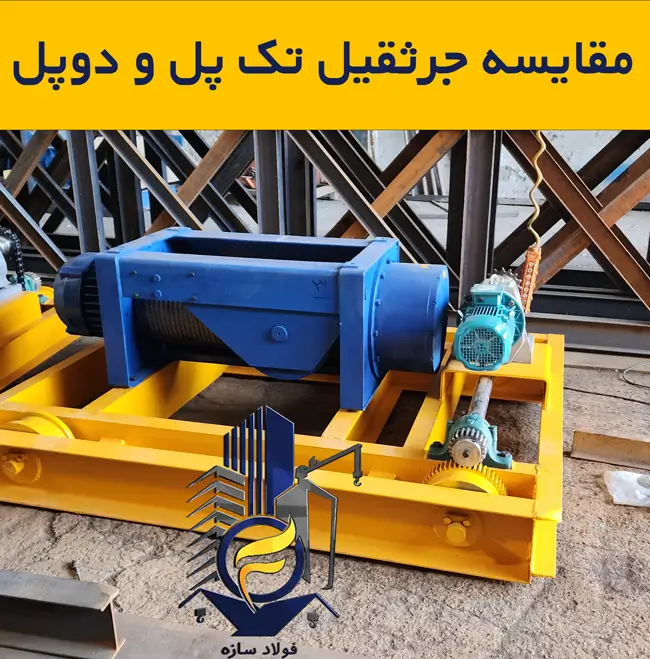

جرثقیل سقفی تک پل یا دو پل؟ راهنمای انتخاب برای صنعت شما

پس از ظرفیت، انتخاب بین سازه تک پل (Single Girder) و دو پل (Double Girder) مهمترین تصمیم در طراحی جرثقیل است. این انتخاب مستقیماً بر قیمت تمام شده، ارتفاع مفید و کارایی دستگاه تأثیر می گذارد.

 جرثقیل سقفی تک پل: راه حل اقتصادی و بهینه

جرثقیل تک پل، همان طور که از نامش پیداست، از یک پل اصلی برای تحمل وزن وینچ و بار استفاده می‌کند. وینچ (بالابر) در زیر این پل حرکت می کند.

مزایا:

  • قیمت به صرفه تر: به دلیل وزن کمتر سازه و سادگی ساخت، هزینه اولیه آن به مراتب کمتر است.
  • فشار کمتر بر سازه سوله: وزن مرده کمتر جرثقیل، بار کمتری را به ستون ها و فونداسیون سوله وارد می کند.
  • نصب سریع و آسان: فرآیند مونتاژ و نصب آن ساده تر و سریع تر است.

کاربرد:

  • ایده آل برای کارگاه های کوچک و متوسط، انبارهای عمومی و خطوط مونتاژ.
  • بهترین گزینه برای ظرفیت های زیر ۱۰ تن و دهانه های کمتر از ۲۰ متر. اگر به دنبال قیمت جرثقیل ۳ تن یا خرید جرثقیل ۵ تنی هستید، این مدل معمولاً بهترین انتحاب است.
 جرثقیل سقفی تک پل: راه حل اقتصادی و بهینه

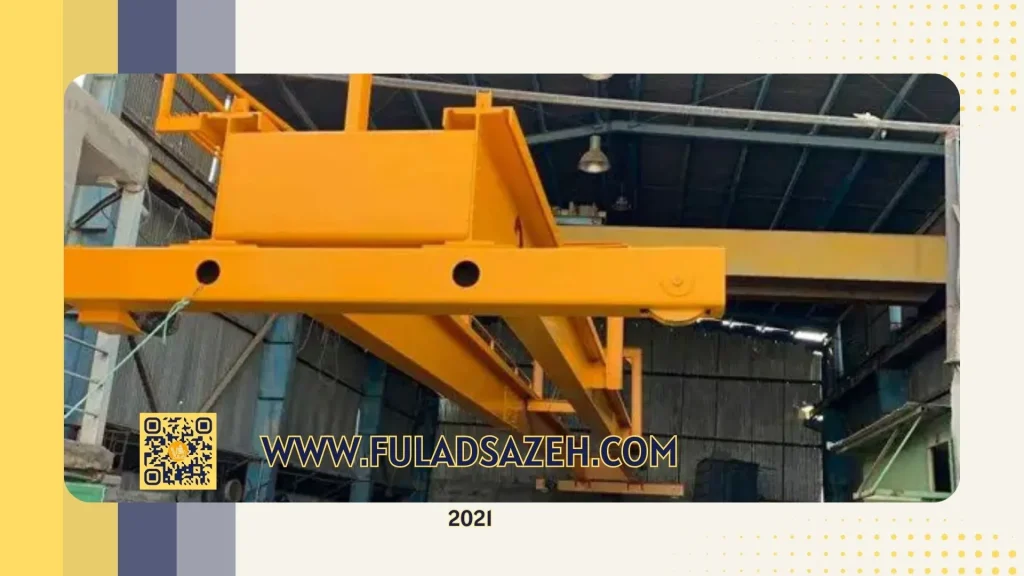

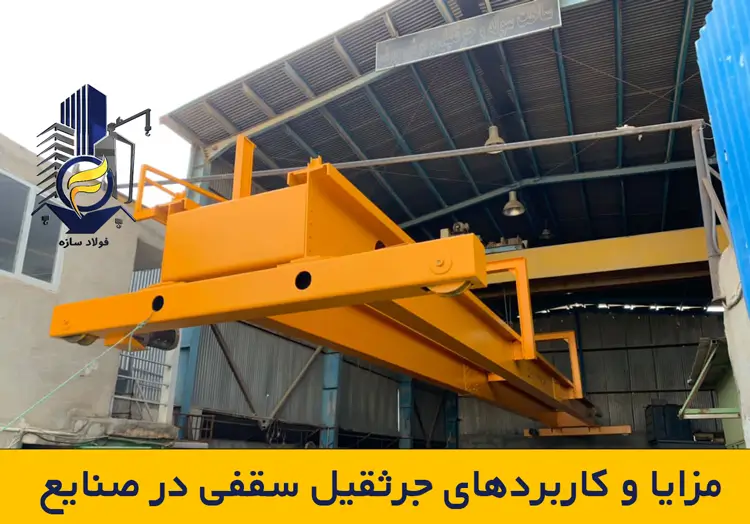

جرثقیل سقفی دو پل: قدرت، پایداری و ارتفاع بیشتر

در این مدل، کالسکه و وینچ بر روی دو پل موازی قرار می گیرند. این ساختار، استحکام و پایداری فوق العاده‌ای را حتی در سنگین ترین شرایط کاری فراهم می کند.

مزایا:

  • ظرفیت باربری بسیار بالا: قابلیت طراحی و ساخت برای تناژهای بالای ۵۰ تن و حتی بیشتر.
  • ارتفاع بالابری مفید (Hook Height) بیشتر: چون قلاب بین دو پل قرار می گیرد، می تواند تا ارتفاع بیشتری بالا برود که برای سوله های با سقف کوتاه یک مزیت حیاتی است.
  • پایداری و سرعت بالاتر: برای دهانه های عریض و سرعت های حرکتی بالا، عملکردی بدون نوسان و کاملاً پایدار دارد.

کاربرد:

  • صنایع سنگین مانند فولادسازی، ریخته گری، نیروگاه ها و کارخانجات ماشین سازی.
  • ضروری برای ظرفیت های بالای ۱۰ تن و دهانه های بیش از ۲۰ متر.
جرثقیل سقفی دو پل: قدرت، پایداری و ارتفاع بیشتر

جدول مقایسه فنی: تک پل در برابر دو پل

ظرفیت (تناژ)ویژگی‌های کلیدینوع جرثقیل
۳.۲ تا ۱۰ تنوزن سبک سازه، کاهش فشار بر ستون‌های سوله، قیمت مناسب. مجهز به راهبر (کلگی) دقیق.تک پل آویز (Single Girder )
۵ تا ۳۰۰ تنپایداری عالی، ارتفاع مفید بیشتر (قلاب بین پل‌ها قرار می‌گیرد)، مناسب دهانه‌های عریض.جفت پل (Double Girder Suspension)
زیر ۵ تناتصال به سقف سوله (بدون نیاز به ستون جانبی)، مناسب فضاهای خاص. این جرثقیل ها توانایی حرکت عرضی را نداردآویز (Suspension)

چرا جرثقیل های فولادسازه یک سرمایه گذاری مطمئن است؟ (بررسی فنی)

بازار جرثقیل پر از گزینه های متنوع است، اما تفاوت یک جرثقیل “خوب” با یک جرثقیل “عالی” در جزئیات فنی و اصالت قطعات نهفته است. ما در فولاد سازه، بر چهار اصل کلیدی برای تضمین کیفیت پافشاری می کنیم:

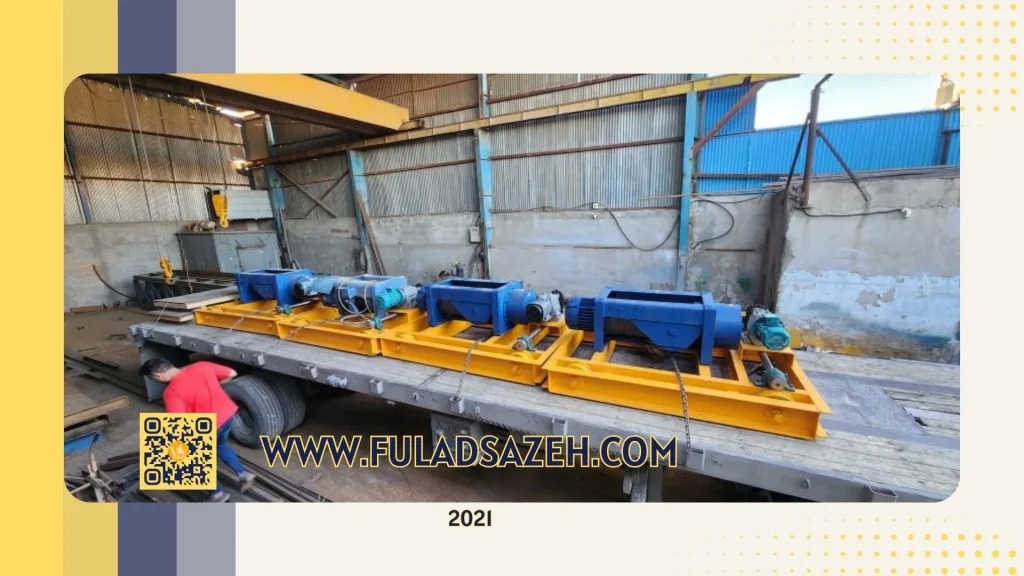

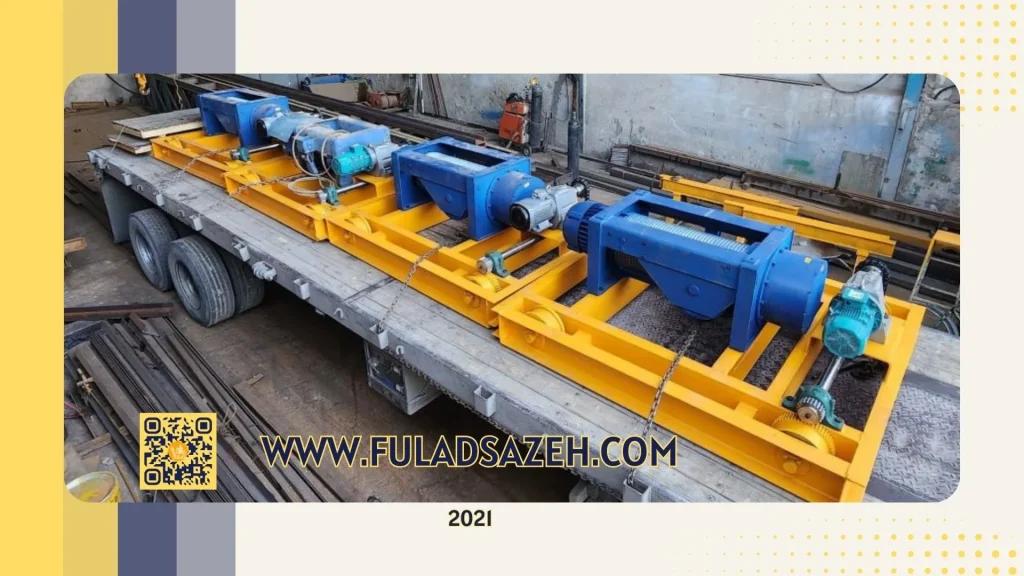

1. تکنولوژی برتر در قلب جرثقیل: وینچ های Remotex

وینچ یا بالابر، قلب تپنده جرثقیل شماست. ما از وینچ های برند معتبر رموتکس (Remotex)  استفاده می کنیم که با دو تکنولوژی منحصر به فرد، ایمنی و دوام را بازتعریف کرده اند:

  • گیربکس خورشیدی (Planetary Gearbox):

این جدیدترین نسل گیربکس در صنعت بالابر است. در این سیستم، دنده ها به صورت سیاره ای دور یک دنده مرکزی می چرخند.

مزیت برای شما:

این طراحی پیشرفته، بیشترین گشتاور را در کمترین حجم ممکن منتقل می کند. نتیجه، یک وینچ کوچک تر، سبک تر و در عین حال بسیار قدرتمندتر با مقاومت فوق العاده بالاتر در برابر سایش است.

  • الکتروموتور روتور مخروطی (Conical Rotor Motor):

ایمنی، اولویت اول ماست. این موتورها از یک میدان مغناطیسی خاص برای درگیر کردن ترمز استفاده نمی کنند. برعکس! به محض قطع برق (عمدی یا اتفاقی)، روتور توسط یک فنر قدرتمند به عقب کشیده شده و ترمز مکانیکی در کسری از ثانیه فعال می شود.

مزیت برای شما: ایمنی مطلق! این مکانیزم عدم سقوط بار حتی در صورت خرابی کامل سیستم الکتریکی را تضمین می کند و ریسک حوادث را به صفر نزدیک می کند.

مزیت اصلی هویست های رموتکس: کلیه قطعات این هویست ها توسط این شرکت تولید می گردد. تمامی این هویست ها دارای استاندارد های داخلی و بین المللی است. همچنین این هویست های دارای ۳ سال ضمانت و ۱۰ سال خدمات پس از فروش می باشد.

2. اصالت قطعات: استفاده از برندهای معتبر (Yilmaz و شریف)

یک جرثقیل از مجموعه ای از قطعات تشکیل شده و کیفیت آن به ضعیف ترین قطعه بستگی دارد. ما در انتخاب قطعات حرکتی هیچ مصالحه ای نمی کنیم:

  • گیربکس های حرکت طولی و عرضی: استفاده انحصاری از گیربکس های برند جهانی ایلماز (Yilmaz) ترکیه، که به دوام بالا، عملکرد بیصدا و کیفیت بی رقیب در جهان شهرت دارند. همچنین این شرکت از گیربکس های شرکت آسیا و شریف که از بهترین برندهای های ایرانی هستند نیز استفاده می کند.
  • الکتروموتورهای حرکت طولی و عرضی: بهره گیری از موتورهای شرکت موتوژن، برترین و باکیفیت‌ترین برند الکتروموتور صنعتی در ایران.

3. رعایت استانداردهای جهانی (FEM, DIN) و کلاس کاری 2m

گروه کاری جرثقیل (Working Group) نشان دهنده میزان دوام دستگاه در برابر خستگی و طول عمر آن است. وینچ های ما عمدتاً در گروه کاری 2m (معادل ISO M5) طراحی شده اند.

برای آشنایی بیشتر با استاندارهای DIN اینجا کلیک کنید.

  • مفهوم 2m برای شما: این کلاس کاری به معنای قابلیت استفاده در شرایط کاری متوسط تا سنگین با طول عمر بسیار بالاست. این جرثقیل برای کار مداوم و شیفت های کاری منظم طراحی شده، نه فقط برای استفاده های گاه و بیگاه.

۴. تخصص در ساخت انواع وینچ: اوپن وینچ (Open Winch) و وینچ کامپکت

ما توانایی ساخت هر دو مدل وینچ را برای پاسخ به نیازهای خاص شما داریم:

  • وینچ کامپکت (Compact Hoist): مدلهای استاندارد رموتکس که در آن موتور، گیربکس و درام در یک پوسته یکپارچه قرار دارند. این مدل برای ۹۰ درصد کاربردهای صنعتی (تا ظرفیت ۳۲ تن) مناسب، اقتصادی و کارآمد است.

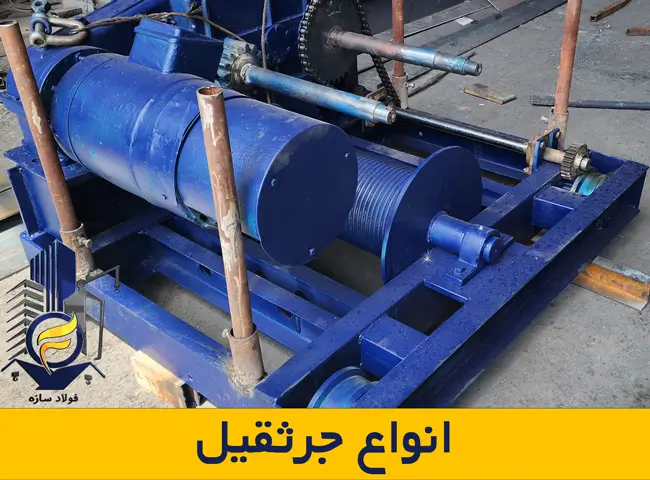

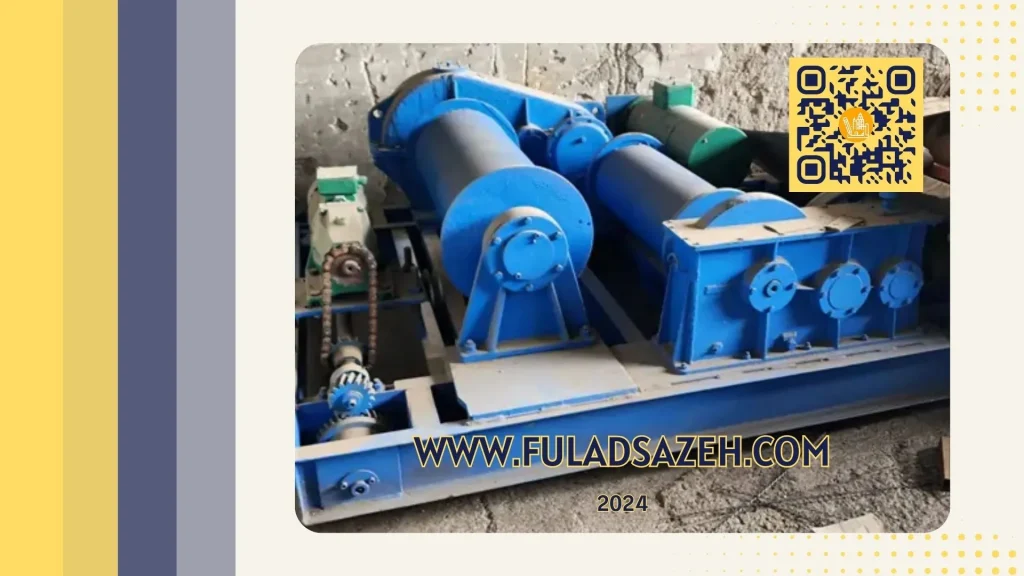

  • اوپن وینچ (Open Winch): برای پروژه های فوق سنگین (صنایع فولاد، تناژ بالای ۲۵ تن)، ما وینچ های باز طراحی می کنیم که در آن موتور، گیربکس و ترمز به صورت اجزای جداگانه روی یک شاسی بزرگ سوار می شوند. این طراحی، تعمیر و نگهداری را بسیار آسان کرده و برای شیفت های کاری ۲۴ ساعته ایده آل است.

جدول مشخصات فنی وینچ های پرفروش ما (Technical Specifications)

برای مهندسین و مدیران فنی، جزئیات اعداد اهمیت دارد. جدول زیر مشخصات وینچ های پر فروش ما که در اکثر پروژه ها استفاده می شوند را نشان می دهد:

ظرفیت (تن)ارتفاع بالابری (متر)سرعت بالابری (متر/دقیقه)توان موتور بالابر (کیلووات)مدل دستگاه
3.2۶ تا ۲۴۸ (تک سرعت)4.51/2
5۶ تا ۳۶۸ (تک سرعت) / ۲-۸ (دو سرعت)81/2
10۹ تا ۱۲۴ (تک سرعت) / ۱-۴ (دو سرعت)81/4
16۶ تا ۱۲۴ (تک سرعت) / ۱-۴ (دو سرعت)12.51/4
2012۴ (تک سرعت) / ۱-۴ (دو سرعت)161/4

نکته: تمامی مدل ها قابلیت ارائه به صورت دو سرعته (Dual Speed) را دارند که برای مونتاژ کاری دقیق و جابجایی های حساس بسیار حیاتی است.

مواردی که قبل از سفارش و طراحی جرثقیل باید بدانید (چک لیست ضروری)

برای دریافت دقیق ترین مشاوره فنی و پیشنهاد قیمت، پاسخ به سوالات زیر مسیر را برای شما و ما روشن تر می‌کند. این چک لیست هم برای جرثقیل های سقفی و هم دروازه ای کاربرد دارد:

۱. حداکثر ظرفیت باربرداری مورد نیاز (Tonnage):

سنگین ترین قطعه یا پالت موادی که قرار است به صورت روتین جابجا کنید چقدر وزن دارد؟ همیشه ۱۰ تا ۲۰ درصد ظرفیت بالاتر را برای ضریب اطمینان در نظر بگیرید.

۲. دهانه موثر سوله یا محوطه (Span):

فاصله دقیق مرکز به مرکز دو تیر حمال (Runway Beam) که قرار است ریل های جرثقیل روی آن نصب شوند چقدر است؟ این عدد یکی از مهمترین عوامل در تعیین قیمت سازه پل است.

۳. ارتفاع بالابری مفید (Lifting Height):

قلاب جرثقیل در پایین ترین حالت خود روی زمین قرار می گیرد. حداکثر ارتفاعی که نیاز دارید قلاب از سطح زمین بالا برود چقدر است؟ این عدد ارتفاع لیفتینگ نام دارد.

۴. طول مسیر حرکت جرثقیل (Runway Length):

طول کل سالن که جرثقیل باید آن را پوشش دهد چقدر است؟ این عدد طول ریل گذاری مورد نیاز را مشخص می کند.

۵. شرایط و کلاس کاری (Work Duty):

جرثقیل به طور متوسط روزانه چند ساعت کار می کند؟ آیا محیط کاری شما دارای گرد و غبار زیاد، رطوبت بالا، دمای بسیار بالا (مانند کوره ها) یا مواد شیمیایی است؟

۶. نوع کنترل (پاندانی یا ریموت کنترل):

کنترل پاندانی (آویز) ارزانتر است، اما ریموت کنترل بی سیم به اپراتور اجازه می دهد از فاصله ایمن و با دید بهتر، جرثقیل را کنترل کند و ایمنی را به شدت افزایش می دهد.

مراحل صفر تا صد ساخت جرثقیل سقفی در فولاد سازه

ما یک فرآیند شفاف و مهندسی شده را برای تضمین رضایت شما از ابتدا تا انتهای پروژه دنبال می کنیم:

  • گام ۱: مشاوره فنی رایگان و بازدید از محل: کارشناسان ما نیازهای شما را شنیده، از محل پروژه بازدید کرده و بهترین راه حل فنی را پیشنهاد می دهند.
  • گام ۲: طراحی مهندسی سه بعدی و ارائه نقشه: با استفاده از نرم افزارهای پیشرفته، جرثقیل شما به صورت سه‌بعدی طراحی و نقشه‌های دقیق ساخت جهت تأیید نهایی ارائه می شود.

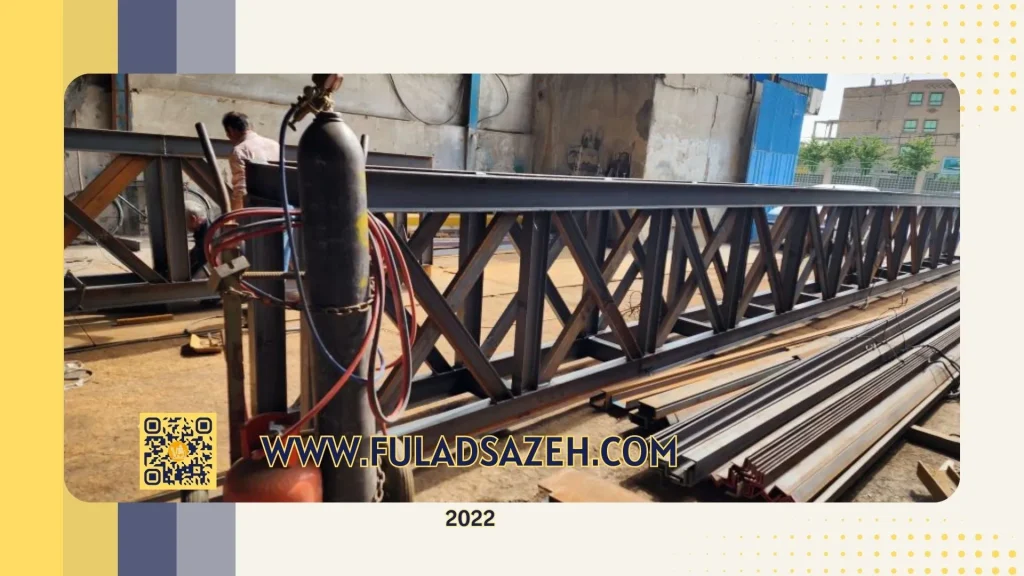

  • گام ۳: ساخت سازه و مونتاژ قطعات: ساخت پل ها و کلگی ها با کنترل کیفیت دقیق جوشکاری (VT) و مونتاژ قطعات مکانیکی و الکتریکی در کارخانه انجام می شود.
  • گام ۴: حمل، نصب، راه اندازی و تست نهایی: جرثقیل به محل پروژه شما حمل شده، توسط تیم متخصص نصب و پس از راه اندازی، تست بارگذاری استاتیک و دینامیک در حضور کارفرما انجام و گواهی سلامت صادر می گردد.

نمونه پروژه های اجرا شده جرثقیل سقفی

اعتبار ما، پروژه های موفقی است که در سراسر ایران اجرا کرده ایم. در ادامه یک نمونه از تخصص ما در عمل را مشاهده می کنید:

پرتفولیو غنی از پروژه های تکمیل شده در صنایع مختلف، توانایی و چابکی ما را به نمایش می گذارد. برای مثال پروژه پاسارگاد آهن نقش جهان اصفهان واقع در اتوبان ذوب آهن روبروی بانک ملت که شامل ۷ دستگاه جرثقیل سقفی ۸ تن تا ۲۵ تن به صورت تک پل و ۲ پل با دهانه ۲۲ متر می باشد؛ توسط فولاد سازه سپاهان اجرا شده است.

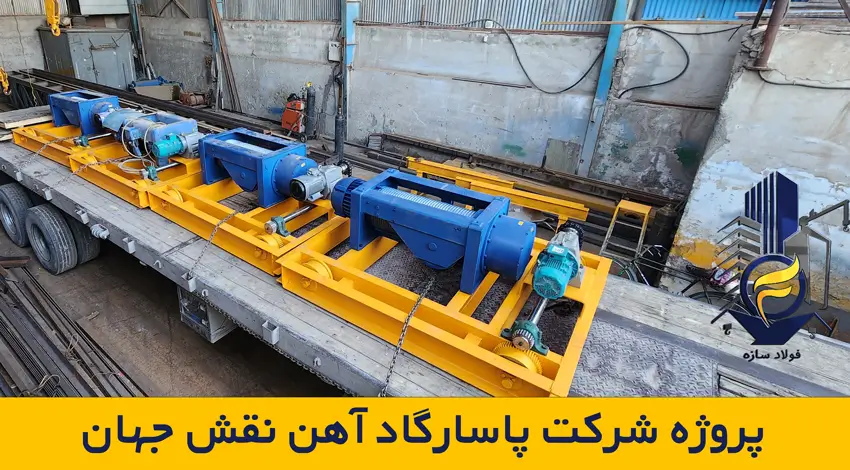

پروژه شرکت پاسارگاد آهن نقش جهان

سوالات متداول (FAQ)

به هیچ عنوان توصیه نمی شود. جرثقیل دست دوم دارای سابقه نامشخصی از نظر میزان کارکرد، تعمیرات و حوادث احتمالی است. خستگی فلز در سازه قابل مشاهده نیست و ریسک ایمنی آن بسیار بالاست. علاوه بر این، جرثقیل های کارکرده فاقد گارانتی و خدمات پس از فروش معتبر هستند و در صورت خرابی، تأمین قطعات یدکی آنها یک چالش بزرگ خواهد بود.

این زمان به ظرفیت و پیچیدگی جرثقیل بستگی دارد. به طور متوسط، برای جرثقیل های تک پل استاندارد حدود ۴۵ تا ۶۰ روز کاری و برای جرثقیل های دو پل سنگین حدود ۶۰ تا ۹۰ روز کاری زمان لازم است.

طبق الزامات استاندارد ملی ایران، تمام جرثقیل های ما به صورت استاندارد مجهز به موارد زیر هستند:

  • لیمیت سوئیچ (Limit Switch): قطع کن حد بالا و پایین برای جلوگیری از برخورد قلاب به بدنه و همچنین قطع کن حرکت طولی در انتهای ریل.
  • لودسل (Load Cell): سیستم هوشمند محدود کننده بار که در صورت بلند کردن بار بیش از ظرفیت مجاز، برق سیستم بالابری را قطع می کند.
  • تابلو برق استاندارد: با درجه حفاظت IP54 که در برابر گرد و غبار و پاشش آب مقاوم است.

ما به کیفیت ساخت و اصالت قطعات خود اطمینان کامل داریم. به همین دلیل تمامی محصولات با شرایط زیر عرضه می شوند:

  • ۳۶ ماه گارانتی طلایی: شامل تمامی قطعات مکانیکی و الکتریکی وینچ و سازه.

۱۰ سال خدمات پس از فروش: تضمین ۱۰۰ درصدی تامین قطعات یدکی تا یک دهه پس از خرید.

تضمین کیفیت در طراحی و نصب جرثقیل

با چند دهه حضور در صنعت، فولاد سازه سپاهان تخصص خود را در طراحی و ساخت جرثقیل های با کیفیت بالا و مطابق با استاندارد روز توسعه داده است. حضور طولانی مدت آن‌ها در بازار، تعهد به عالی ترین کیفیت و رضایت مشتری را نشان می دهد.
